Prensas Hidráulicas Tipo C

Capacidade da Prensa: 25 ~ 160 Ton

Prensas de garganta profunda projetadas especialmente para estampagem, corte e conformação de chapas metálicas.

Solicitar Orçamento deste Modelo Baixar Catálogo Técnico (PDF)
Aplicações

Aplicações Recomendadas

Nossas prensas Tipo "C" atendem a uma ampla variedade de processos industriais com alta eficiência e repetibilidade.

Corte

Corte

Dobra

Dobra

Duplo Efeito

Duplo Efeito

Estampagem

Estampagem

Montagem

Montagem

Estampagem Progressiva

Estampagem Progressiva

Rebarbação

Rebarbação

Repuxo

Repuxo

Destaques Tecnológicos & Engenharia de Precisão

Destaques Tecnológicos & Engenharia de Precisão

Prensas de garganta profunda projetadas especialmente para estampagem, corte e conformação de chapas metálicas.

Estrutura Integrada Monobloco

Chapas de aço estrutural de alta resistência soldadas em monobloco pesado, com alívio térmico de tensões internas. Esse projeto minimiza a deformação estrutural (deflexão lateral) sob carga máxima de estampagem, garantindo a precisão das peças e a integridade dos estampos.

Eixo Virabrequim em Liga 42CrMo

Virabrequim forjado a partir de liga nobre de cromo-molibdênio 42CrMo, usinado com precisão absoluta. Oferece resistência mecânica 1.3 vezes superior ao aço convencional #45, assegurando torque constante e alta resistência à fadiga.

Guiamento Prismático de 6 Pontos

O martelo conta com sistema de guias prismáticas lineares de 6 pontos com processo exclusivo de têmpera e retificação de precisão (Quenching & Grinding). Reduz drasticamente o atrito e o desgaste do conjunto, operando sob o rigoroso padrão de precisão JIS Classe 1.

Controle & Integração Avançados

Painel eletrônico touch screen baseado na plataforma Siemens de automação industrial. Facilita o controle de ciclos de trabalho, sincronização automática com alimentadores e desbobinadores (linhas turnkey) e diagnósticos preventivos integrados na tela.

Parâmetros Técnicos Características Técnicas Configurações Padrão & Opcionais Vídeos em Operação
Especificação Unidade PMC-25 PMC-35 PMC-45 PMC-60 PMC-80 PMC-110 PMC-160
V-type H-type V-type H-type V-type H-type V-type H-type V-type H-type V-type H-type V-type H-type
Capacidade da Prensa Ton 25 35 45 60 80 110 160
Ponto de Tonelagem Nominal mm 3.2 1.6 3.2 1.6 3.2 1.6 4.0 2.0 4.0 2.0 6.0 3.0 6.0 3.0
Golpes por Minuto (SPM) S.P.M 60~140 130~200 40~120 110~180 40~100 110~150 35~90 80~120 35~80 80~120 30~60 60~90 20~50 40~70
Curso do Martelo mm 60 30 70 40 80 50 120 60 150 70 180 80 200 90
Altura Máxima de Molde mm 200 215 220 235 250 265 310 340 340 380 360 410 460 510
Ajuste do Martelo mm 50 55 60 75 80 80 100
Dimensões do Martelo (Slide Size) mm 470*230*50 520*250*50 560*340*60 700*400*70 770*420*70 910*470*80 990*550*90
Mesa de Trabalho (Bolster Size) mm 680*300*70 800*400*70 850*440*80 900*500*80 1000*550*90 1150*600*110 1250*800*140
Profundidade de Garganta (Throat Depth) mm 155~1250 205~1250 225~1250 255~1250 280~1250 305~1250 405~1250
Distância Mesa ao Piso mm 795 790 790 785 830 830 900
Furo da Haste (Shank Hole) mm Φ38.1 Φ38.1 Φ38.1 Φ50 Φ50 Φ50 Φ65
Potência do Motor Principal kW*P 3.7*4 3.7*4 5.5*4 5.5*4 7.5*4 11*4 15*4
Tipo de Ajuste do Martelo / Manual Manual Manual Manual Electric / Motorizado Electric / Motorizado Electric / Motorizado
Pressão de Ar kg/cm² 6 6 6 6 6 6 6
Grau de Precisão Grade JIS 1 JIS 1 JIS 1 JIS 1 JIS 1 JIS 1 JIS 1
Dimensões Externas (L*W*H) mm 1280*850*2200 1380*900*2400 1575*950*2500 1595*1000*2800 1800*1180*2980 1900*1300*3200 2315*1400*3670
Peso da Prensa Tons 2.1 3 3.8 5.6 6.5 9.6 16
Capacidade da Almofada Ton / 2.3 2.3 3.6 3.6 6.3 10
Curso da Almofada mm / 50 50 70 70 80 80
Área Útil da Almofada mm² / 300*230 300*230 350*300 450*310 500*350 650*420

* Nota: Os valores entre parênteses indicam a especificação para curso reduzido (alta velocidade). A profundidade da garganta (Slide center to machine distance) é totalmente personalizável conforme necessidade do cliente.

  • Estrutura robusta em monobloco de aço para minimizar deflexões e garantir alta precisão.
  • Freio e embreagem pneumática seca OMPI para maior vida útil e torque constante.
  • Guia de martelo de 6 pontos com processo de têmpera e retificação, reduzindo o desgaste.
  • Eixo virabrequim forjado em liga 42CrMo com resistência 1.3 vezes superior ao aço comum e maior vida útil.
  • Bucha de bronze fosforoso de estanho ZQSn10-1 com resistência 1.5 vezes maior que o latão comum BC6.
  • Dispositivo de proteção contra sobrecarga hidráulica altamente sensível para proteger a prensa e as ferramentas.
  • Construída sob a rigorosa norma de precisão JIS Classe 1.

Itens de Série (Standard)

  • Dispositivo de proteção contra sobrecarga hidráulica
  • Dispositivo de ajuste manual do martelo (abaixo de PMC-60)
  • Dispositivo de ajuste motorizado do martelo (a partir de PMC-80)
  • Motor de velocidade variável com inversor de frequência
  • Indicador mecânico de altura de molde (abaixo de PMC-60)
  • Dispositivo de reversão do motor principal
  • Tomada elétrica auxiliar
  • Painel touch screen IHM com pré-diagnósticos e ajustes

Itens Opcionais (Optional)

  • Customização total conforme requisitos específicos do cliente
  • Almofada de estampagem integrada (Die Cushion)
  • Sistema de Troca Rápida de Moldes (QDC - Quick Die Change)
  • Sistema Turnkey completo com linha de alimentação de bobina e automação
Modelos

Modelos Disponíveis

Veja todas as variações construtivas e modelos de prensas desenvolvidos sob esta linha de produtos.

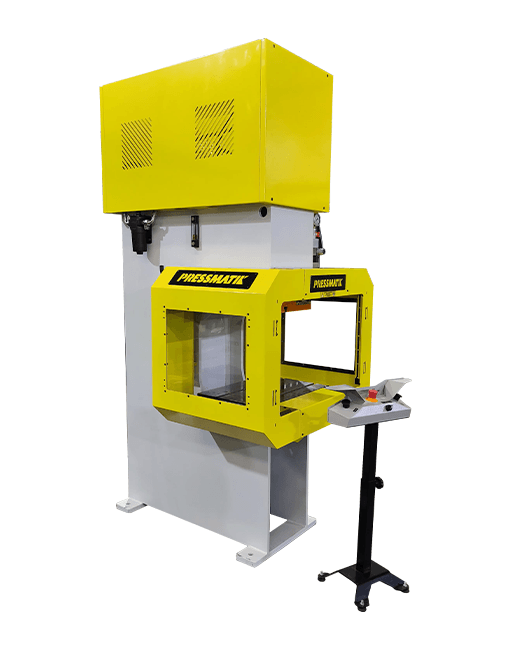

PMC-ST Stander
PMC-ST

PMC-ST Stander

Modelo padrão ideal para operações gerais de estampagem, dobra e corte, montado sobre sapata rígida.

Standard Orçamento Rápido

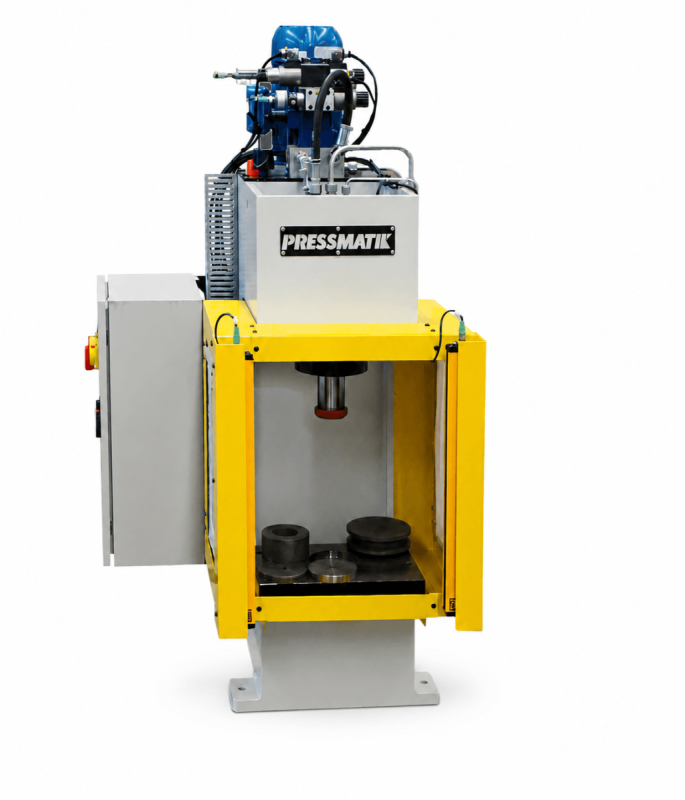

PMC-BC Bancada
PMC-BC

PMC-BC Bancada

Estrutura compacta para montagem sobre bancadas de trabalho, focada em operações de precisão em peças menores.

Compact Orçamento Rápido

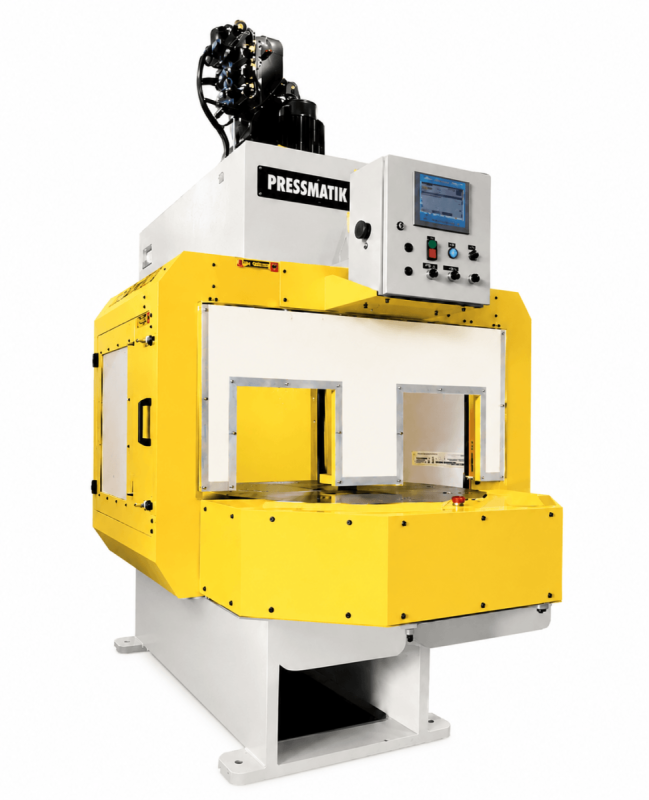

PMC-GT Mesa Giratória
PMC-GT

PMC-GT Mesa Giratória

Equipada com mesa indexadora giratória para processos automatizados de alta velocidade de carga e descarga de peças.

High Output Orçamento Rápido

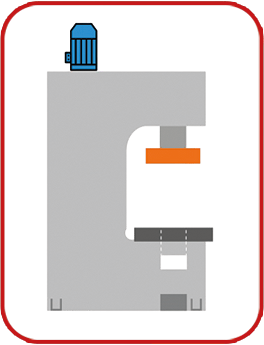

PMC-TR Rebarbação e Calibração
PMC-TR

PMC-TR Rebarbação e Calibração

Projetada especificamente para a rebarbação de peças fundidas e calibração fina de componentes metálicos.

Deflashing Orçamento Rápido

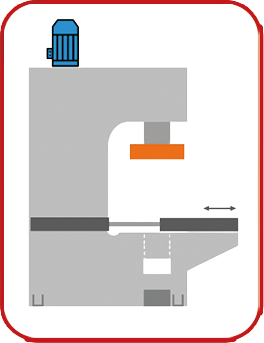

PMC-MT Mesa Móvel
PMC-MT

PMC-MT Mesa Móvel

Possui mesa de trabalho móvel/extraível para facilitar o setup e a carga de estampos e moldes pesados de forma segura.

Heavy Die Orçamento Rápido

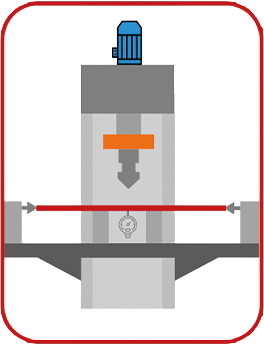

PMC-AL Alinhamento de Eixos
PMC-AL

PMC-AL Alinhamento de Eixos

Modelo especializado com mesa estendida e sistema de controle de precisão para endireitamento e alinhamento de barras e eixos.

Precision Orçamento Rápido

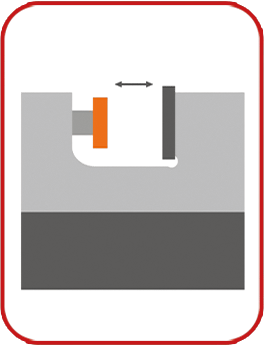

PMC-HZ Horizontal
PMC-HZ

PMC-HZ Horizontal

Prensa que opera no plano horizontal, ideal para processos de montagem por interferência, buchas e extrusão.

Assembly Orçamento Rápido
PMC-ES Especial
PMC-ES

PMC-ES Especial

Projetos 100% sob medida com dimensões, cursos e automações personalizadas de acordo com as necessidades do cliente.

Custom Orçamento Rápido
